XGC旋转式固液分离机

XGC旋转式固液分离机
　　XGC型旋转式固液分离机是我公司给排水预处理成套设备主要产品之一。该设备是目前最先进的一种可以连续自动清除液体中各种形状的杂物，以固液分离为目的的装置。该产品已在上海长桥自来水厂、厦门集美污水厂、厦门海仓污水厂等150多个大小工程中成功使用，取得了良好的社会效益。
　　XGC型旋转式固液分离机广泛应用于城镇及规划小区的雨、污水的预处理；自来水厂，电厂、钢厂等地表取水口飘浮物的去除；屠宰、医药、造纸、化纤，纺织、印染等工业废水的杂物分离。
结构和工作原理
　　XGC型旋转式固液分离机主要由机架、动力传动装置，耙齿及传动链等组成。
　　由ABS工程塑料、尼龙6、尼龙1010或不锈钢制成的犁形耙齿，按一定的次序装配在耙齿轴上，形成封闭式耙齿链，其下部安装在进水渠中，在传动系统的带动下，整个耙齿链（迎水工作面）便自下而上运动，并携带固体杂物从液体中分离出来，液体则从耙齿的栅隙中流过，整个工作过程连续进行。
    由于耙齿结构设计合理，使耙齿链携带杂物到达上端反向运动时，前后相连的两排耙齿之间产生相对自清理运动，促使杂物依靠重力脱落；同时设备后部设置一对与耙齿链运动方向相反的胶板刷，以保证每排耙齿运动到该位置时都能得到彻底的刷净。
特点
1．结构紧凑一体化，自动化程度高（可通过PLC做电脑控制系统控制设备的运行），能耗省，噪声低，分离效率高。
2．连续除污无堵塞，排渣干净。
3．耐腐蚀性好（所有运动部件均为不锈钢）。
4．运行安全，传动系统中设有机械过载保护和电器过载保护。

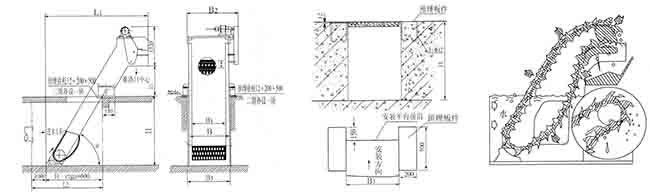

◎ 安装外形尺寸
注：设备宽＞1500mm的可制作为并联机，并联机过水流量以单机2倍计。
◎ 主要技术参数
◎ 过水流量技术参数表
◎ 订货须知
1．订货时应提供土建渠宽、渠深、排渣高度，安装角度，耙齿栅隙等技术参数。
2．应注明耙齿、机架的材料要求。
3．须配套电控箱的应注明控制方式。

技术参数



设备型号

XGC-300

XGC-400

XGC-500

XGC-600

XGC-700

XGC-800

XGC-900

XGC-1000

XGC-1100

XGC-1200

XGC-1300

XGC-1400

XGC-1500

耙齿节距(mm)

100或150

耙链线速度

约2m/min

电机功率(Kw)

0.37~0.75

1.1~2.2
